篮式过滤器

所属分类:

过滤器

关键词:设备过滤 石化配件 油罐附件

产品说明

一、篮式过滤器结构


篮式过滤器又称筒形干式过滤器,是除去气体中少量固体颗粒的小型设备,可保护分离器等设备的正常工作。它是输送介质管道上不可缺少的一种装置。

篮式过滤器主要由以下结构组成:

1、壳体:篮式过滤器的主要承压件,一般由筒体、盲板等组成。

2、进、出气管:气体介质进出通道,进气管位于筒体中下部滤芯组件处,出气管位于中下部进气口对立面处。

3、排污口:用于设备内部排污。

4、支腿:支撑设备安装在基础上,避免吊装过程中单腿着地。

5、吊耳:设备安装时应用吊耳垂直吊装,一般使用软性吊带吊装,不宜用钢丝吊带。

6、滤芯:利用多孔性过滤介质直接拦截固体杂质。

7、差压表:用于检测滤芯内外压力差,确定滤芯是否堵塞。

二、篮式过滤器工作原理


篮式过滤器工作原理是基于筛选效应、深层效应和静电效应原理来清除气体中的固体杂质(固体粉尘)的。

筛除效应就是利用多孔性过滤介质直接拦截固体杂质。筛除是一种表面式过滤,一切过滤介质都具有对固体杂质的筛除

深层效应是指多孔介质具有许多弯曲通道,当含尘天然气经过这些通道时,气体粉尘就与过滤介质发生碰
撞,动能不断损失,甚至不能继续运动而停滞在过滤介质中。

静电效应是指气体流过非导体纤维过滤介质时,流动摩擦力使介质带上较强静电荷,而固体杂质通常又带有与纤维介质相反的电荷,两种相反的静电力相互吸引,使固体杂质附着在过滤介质表面上。


三、篮式过滤器性能及特点



产品性能及特点:

 1、滤芯的过滤材质一般使用玻璃纤维,外加一层金属滤网保护,它具有筛除、深层、防静电等多种功能。玻璃纤维不导电,耐蚀耐用。

 2、玻璃纤维滤芯能完全脱除气体中直径1μm以上的固体杂质,对于直径0.3~1μm的固体杂质脱除效率也高达99.95%。

 3、篮式过滤器结构简单,滤芯拆卸方便。


四、更换滤芯操作


1、切换过滤器备用(旁通)流程,确认备用流程正常投用,关闭过滤器上下游阀门。

2、缓慢开启放空阀,进行放空;缓慢开启排污阀,进行排污;检查压力表,确认压力为零。

3、进行氮气置换,置换完毕。

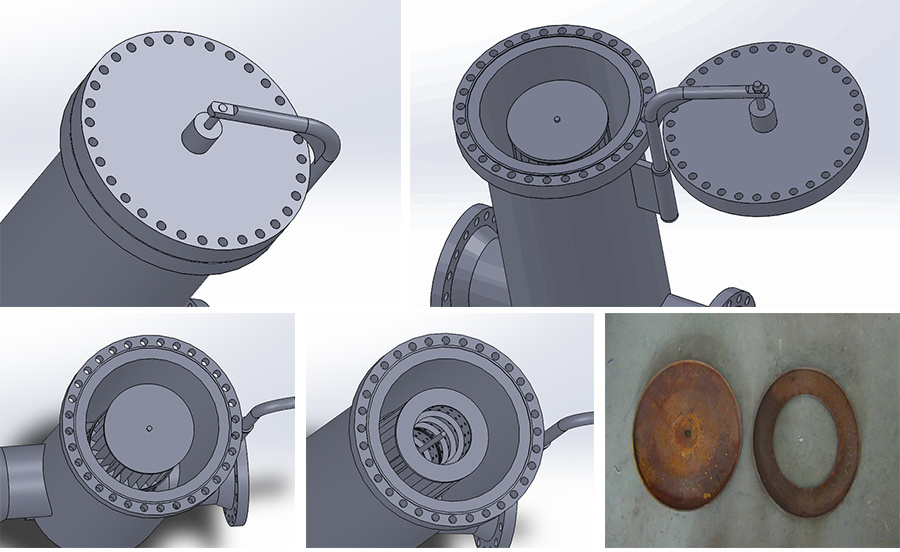

4、按盲板操作规程开启盲板,对称拆卸盲板紧固螺栓,通过上紧提升螺栓,提起盲板,转动盲板转动轴,将盲板移走。如过滤器内有硫化铁粉则采用湿法作业。所谓湿法作业就是保持作业环境保持湿润,防止粉尘污物飞扬污染环境及某些粉尘自燃。

5、用专用工具拆下滤芯固定端盖。

6、拆下滤芯并清洗干净。一般过滤器金属滤网和阀体内污物的直接用水冲洗干净,保证其有足够的通过能力。滤芯清洗方法是如果滤芯堵塞,通过排污无法解决,此时可以启动备用过滤器,停用并对过滤器放空后进行“反吹”,若仍不能解决,则应换下滤芯,使用高压水流从内向外冲洗。


7、安装好滤芯,紧固好篮式过滤器盲板,进行氮气及天然气置换,置换完毕,微开过滤器上游阀门,进行升压及验漏。

8、缓慢开启过滤器上下游阀门,恢复正常流程,关闭备用流程。


五、使用维护与注意事项


1、篮式过滤器在投入使用前应用惰性气质置换,当内部含氧量小于2%时,认为置换完毕。

2、篮式过滤器属于压力容器,还应按TSG R004-2009《固定式压力容器安全技术检查规程》的要求对于设备进行定期检验,由省级特种设备安全监察机构及授权单位检验。

3、篮式过滤器前后压差超过规定值,就应该清洗或者更换滤芯,过滤器滤芯清洗1~2次后则需要更换新滤芯。

4、当天然气含硫化铁粉时,应采用湿式作业法,防止硫化铁粉自燃。

5、严禁在过滤器受压情况下拆装过滤器部件及盲板。

6、过滤器投入运行时,应缓慢开启上下游阀门,防止压差过大损伤过滤器滤芯。

7、维护保养周期应根据气质含水量及用气情况确定,至少每月排污一次。


六、常见故障处理


篮式过滤器见故障的现象、可能存在的原因与建议采取措施见下表:

现象 可能存在的原因 建议采取的措施
盲板法兰处泄漏 1、密封圈损坏 1、更换损坏的密封圈
2、密封面有杂质 2、清除密封面杂志
3、螺栓未拧紧 3、拧紧紧固螺栓
阀后压力变小,差压增大 1、过滤器上下游装反 1、正确安装过滤器
2、滤芯杂质多堵塞 2、清理滤芯或者更换滤芯
接头处漏气 1、接头损坏 1、更换接头
2、接头松动 2、紧固接头
滤芯损坏 气质太脏,带入大块异物,滤芯堵塞严重 1、清除异物
2、更换滤芯
